压阻式压力传感器 CYYZ299V-15

特点描述: 体积小,质量轻,方便安装,M5*0.8螺纹安装

产品应用: 测量风洞模型的气动特征;飞机蒙皮上的压力分布、涡轮发动机的入口压力、涡轮机叶片和直升机旋翼压力分布;冲击波试验、爆炸试验、飞机试验,一般的工业控制。

动态特性 单位 规格
压力类型 绝压
量程 PSI 15
综合精度(非线性、迟滞性和重复性 %FS ±0.1(典型值),±0.5(最大值)
热零点漂移 %FS/100℉ ±0.018(典型值),±0.03(最大值)
热灵敏度漂移 %/℃ ±0.018(典型值),±0.03(最大值)
过载压力 PSI 30
电学特性 单位 规格
零点输出 mV ±1
激励电压 Vdc 10~24
满量程输出 mV 100±1
绝缘电阻 >100@100Vdc
物理特性 单位 规格
重量 g ≤3(不含线缆)
外壳材质 钛合金
电缆 四芯AWG26屏蔽电缆,长度1000±100mm
连接方式 甩线输出
安装方式 M5X0.8螺纹
环境特性 单位 规格
压力介质 无腐蚀性、干净、干燥的气体
工作温度 -55~85
补偿温度 -40~85
附件名称 数量 规格
O型密封圈 1 610-500-015
证书 单位 规格
量程 psi 15
满量程输出 V 100±1
综合精度 %FS ±0.1(典型值),±0.5(最大值)
热零点漂移 %FS/100℉ ±0.018(典型值),±0.03(最大值)
热灵敏度漂移 %/℃ ±0.018(典型值),±0.03(最大值)

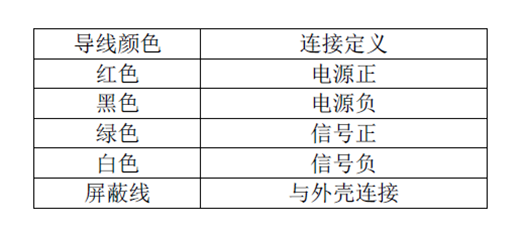

连接示意图

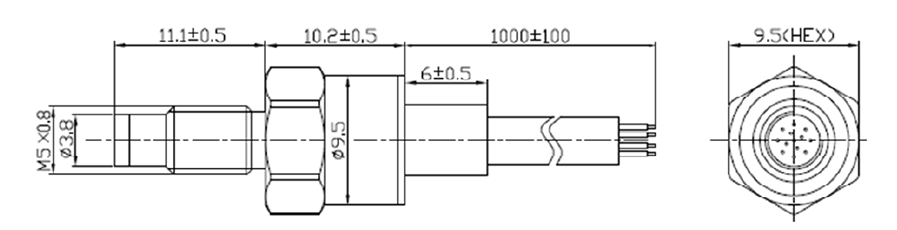

轮廓尺寸图
