动态特性 | 单位 | 规格 |
动态范围 | g | ±10 |
灵敏度(100Hz,10g,24℃) | mV/g | 500(±10%) |
谐振频率 | KHz | 20(典型值) |
振幅特性曲线 | Hz | 0.1~10,000 (±3dB) |
输出特性 | 单位 | 规格 |
输出端极性 | 请见下图 | |
BOV(偏压)值 | Vdc | 10-14 |
输出连接方式 | 请见下图 | |
输出电阻:室温下24℃测试 | <100 | |
接地状况 | 信号与外壳绝缘, 内部屏蔽 |
电源要求 | 单位 | 规格 |
电压 | Vdc | 18~30 |
电流 | mA | 2~10 |
预热时间 | Sec | 5 |
环境特性 | 单位 | 规格 |
温度范围 | ℃ | -50~120 |
湿度 | 密封 | |
冲击极限 | g pk | 5000 |
基座应变灵敏度 | equiv.g pk/μstrain | 0.0002 |
物理特性 | 单位 | 规格 |
外形尺寸 | 请见下图 | |
重量 | 克 | <115 |
外壳材质 | 316L不锈钢 | |
连接头 | 2 pin,MIL-C-5015 | |
安装方式 | 1/4-28 UNF螺纹 | |
安装力矩 | Nm | 2.7-6.8 |
附件 | 数量 | 规格 |
必配件 | 1 | 特制螺栓(200-0014) |
可选配件 | 1 | 连接器母头(550-0004) |
长度依客户定 | 两芯电缆(790-00206) | |
1 | 特制螺栓(200-0044) | |
证书 | 单位 | 规格 |
灵敏度 | mV/g | 500±10% |
频率响应曲线 | 20~ 10,000Hz,±3 dB |

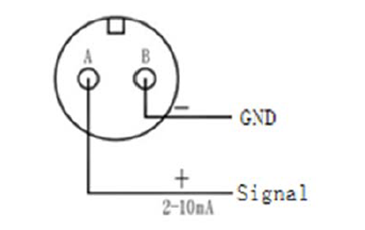

连接示意图 |
![]() |
轮廓尺寸图 |
![]() ![]() |
