动态特性 | 单位 | 规格 |
量程 | g | ±500 |
灵敏度(10g@160Hz 24℃) | mV/g | 10(±10%) |
频率响应 | Hz | 1~2000,±5% |
谐振频率(典型值) | KHz | 12 |
横向灵敏度 | ≤±5% | |
振幅非线性 | ≤±1% | |
电气特性 | 单位 | 规格 |
激励电压 | Vdc | +20~+30 |
恒流源激励 | mA | 2~10 |
输出阻抗 | Ω | ≤300 |
满量程输出电压 | V | ±5 |
输出连接方式 | 见连接示意图 | |
BOV(偏压)值 | ||
典型值(室温24℃) | Vdc | +10~+14 |
全温度范围 | Vdc | +8~+16 |
接地状况 | 信号地与外壳导通,外壳与地绝缘 | |
环境特性 | 单位 | 规格 |
温度范围 | °C | -55~+120 |
湿度 | 焊接封装 | |
冲击极限 | gpk | 5000 |
物理特性 | 单位 | 规格 |
外形尺寸 | 见轮廓尺寸图 | |
重量 | 克 | ≤20 |
外壳材质 | 钛合金 | |
连接头 | 1/4-28 UNF-2A | |
安装方式 | 中心通孔,M5螺钉固定 | |
附件 | 数量 | 规格 |
特制螺栓 | 1 | 150-0145(M5×16) |
电缆组件 | 1 | CBL007C-03(四芯连接器母头+四芯电缆线+BNC公头) |
证书 | 单位 | 规格 |
灵敏度 | mV/g | 10(±10%) |
频率响应 | Hz | 20~2000,(±5%) |
连接示意图 |

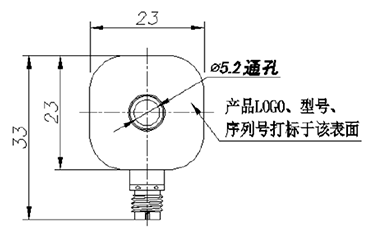

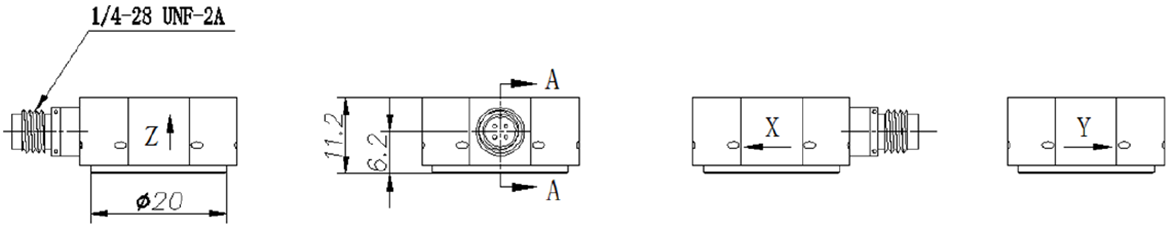

轮廓尺寸图 |
